USS TENNESSEE (BB-43)



Moored inboard West Virginia, Tennessee was spared from the torpedo attacks that crippled many of the exposed battleships. However, she did attract some ordnance, sustaining two 800kg bomb hits from high-altitude Kates. Fortunately, both failed to properly detonate. The first passed through the catapult atop turret 3, breaking up as it partially penetrated the turret. Although it failed to explode the bomb filler ignited and burned, causing an intense fire that was soon extinguished. The second bomb struck the center gun barrel of turret 2, sending fragments through the air; one of these fragments mortally wounded West Virginia's Captain Bennion. In addition to being strafed an estimated 18-20 bombs fell within 100 yards of Tennessee. Wedged between the sunken West Virginia and the mooring quays, she was unable to flee the approaching oil fires from Arizona. Although she suffered fire damage on her stern as a result, Tennessee managed to hold back most of the oil fires with her propeller wash and deployed fire hoses. Trapped at her berth for ten days, her forward quay was finally dynamited, freeing her to moor in the Navy Yard, and four days later she set sail for the West Coast for repairs.


SHIPS DATA

NAME

TENNESSEE

HULL NUMBER

BB-43

BUILDER

NEW YORK NAVY YARD, BROOKLYN, NEW YORK

LAID DOWN

MAY 14, 1917

CHRISTENED

APRIL 30, 1919, BY MISS HELEN ROBERTS.

COMMISSIONED

JUNE 30, 1920

CONSTRUCTION COST

$7,800,000.00 (HULL AND MACHINERY),
$12,750,000.00 (TOTAL)


DIMENSIONS

DISPLACEMENT

32,300 TONS (NORMAL); 35,190 TONS (FULL LOAD)

LENGTH (WL)

600'

LENGTH (OA)

624' 6"

MAXIMUM BEAM

97' 4"

MEAN DRAFT

30' 6"

MAXIMUM DRAFT

35' 6"


PROPULSION AND MACHINERY

TOTAL WEIGHT OF MACHINERY

2,045 TONS

BOILERS

EIGHT ELECTRICALLY CONTROLLED, OIL-BURNING BABCOCK AND WILCOX; COMBINED TOTAL HEATING SURFACE OF 50,984 SQUARE FEET.

DRIVE

TWO WESTINGHOUSE TURBO-ELECTRIC GEARED TURBINES, ARRANGED IN TANDEM ON THE CENTERLINE. COUPLED TO THE TURBINES, TWO THREE-PHASE, 15,000 KVA MAIN GENERATORS SENT A TOTAL OF 6,800 VOLTS TO FOUR 4,300 KW AC MOTORS, EACH OF WHICH WAS ATTACHED TO A SINGLE PROPELLER SHAFT.

FUEL OIL

2,200 TONS (NORMAL); 3,328 TONS (EMERGENCY)

ELECTRICITY

TWO THREE-PHASE, 15,000 KWA MAIN GENERATORS.

SHAFT HORSEPOWER

28,600 (1920)

PROPELLERS

FOUR, THREE-BLADED; 12' 7" DIAMETER

RUDDER

ONE BALANCED, TAPERED TYPE. 200 SQUARE FOOT AREA.

TACTICAL DIAMETER

700 YARDS (FULL HELM, SCREWS TURNING FORWARD)

MAXIMUM SPEED

21.1 KNOTS (1920)

MAXIMUM RADIUS

6,400 MILES @ 19 KNOTS;
9,200 MILES @ 15 KNOTS.


ARMOR

BELT

14" AMIDSHIPS, TAPERING TO 8" ENDS. ENTIRE BELT EXTENDS 9' ABOVE WATERLINE AND 8' 6" BELOW. PROTECTED TURRET MAGAZINES AND AMIDSHIPS MACHINERY SPACES.

DECK

1.5" OUTBOARD STRAKES (UPPER DECK); 3.5" AMIDSHIPS.
1.5-2" OUTBOARD STRAKES (LOWER DECK). PROTECTED MACHINERY AREAS AND STEERING GEAR FROM PLUNGING FIRE.

FUNNEL

15" AT BASE OF BOILER UPTAKES, TAPERING TO 8" AT THE UPPER DECK.

TURRETS

18" FACES; 8" SIDES; 8" REARS; 5" TOPS; 2" ON EXPOSED UNDERSIDES.

BARBETTES

14" ON EXPOSED SIDES; 16" ON THE TUBE; 14" ON THE CROWN.

CONNING TOWER

16" SIDES; TWO 4" LAYERS ON TOP.

LONGITUDINAL TORPEDO BULKHEADS

THREE UNPIERCED BULKHEADS, EACH COVERED BY 1/4" STEEL PLATE. TOTAL WIDTH OF PROTECTION EACH SIDE IS 17'.

TRANSVERSE TORPEDO BULKHEADS

OUTER BULKHEAD WAS DIVIDED INTO FIVE COMPARTMENTS. THE CENTER THREE WERE FILLED WITH FUEL OIL; THE OUTER TWO WERE LEFT AS AIR SPACES.


MAIN ARMAMENT

MAIN BATTERY:
14-INCH/45 CALIBER

TWELVE SEPARATELY SLEEVED 14"/50 CALIBER 81.7-TON RIFLED GUNS MOUNTED IN FOUR SUPER-FIRING TRIPLE TURRETS, TWO FORWARD AND TWO AFT.

BREECH DIAMETER

46 INCHES

MAXIMUM ELEVATION

30 DEGREES

RIFLING

SPIRAL GROOVES IN BARREL IMPROVED ACCURACY BY IMPARTING A SPIN TO THE PROJECTILE, GIVING IT A CLOCKWISE TWIST OF ONE REVOLUTION FOR EACH 37.3 FEET OF TRAVEL.

MAXIMUM RANGE

34-35,000 YARDS

MAXIMUM PROJECTILE

1,500-LB ARMOR PIERCING

MUZZLE VELOCITY

2,825 FEET PER SECOND (1,275 LB HC SHELLS)

MAXIMUM SHELL ALTITUDE

20,500 FEET (1,275 LB HC SHELLS)

AVERAGE RATE OF FIRE

1.5 PER MINUTE


SECONDARY ARMAMENT

SECONDARY BATTERY:
5-INCH/51 CALIBER

FOURTEEN 5-INCH/51 CALIBER, SINGLE-MOUNTED GUNS; TEN WITHIN THE SUPERSTRUCTURE DECKHOUSE AND FOUR ATOP IT, TWO FORWARD AND TWO AFT BETWEEN THE FUNNELS. (THE LATTER TWO WERE REMOVED IN 1922 TO MAKE ROOM FOR ADDITONAL AA WEAPONS.)

MAXIMUM ELEVATION

20 DEGREES

MAXIMUM RANGE

17,100 YARDS

MAXIMUM PROJECTILE

50-LB HIGH-CAPACITY

EXPLOSIVE CHARGE

4.5-LB (26.4% OF PROJECTILE WEIGHT).

MUZZLE VELOCITY

3,150 FEET PER SECOND


ANTI-AIRCRAFT ARMAMENT

MAIN AA BATTERY:
5-INCH/25 CALIBER

EIGHT 5-INCH/25 CALIBER SINGLE-MOUNTED GUNS, LOCATED ATOP THE SUPERSTRUCTURE DECKHOUSE, FOUR TO A SIDE. (TWO 3-INCH/50 CALIBER SINGLE-MOUNTED GUNS WERE PLACED ON THE FORWARD SUPERSTRUCTURE, JUST BELOW THE BRIDGE WINGS, IN 1940.)

SECONDARY AA BATTERY:
.50 CALIBER MG

EIGHT TOTAL; FOUR ON EACH MAST.


DIRECTORS

RADAR

NONE

FIRE CONTROL

TWO ENCLOSED MAIN BATTERY SURFACE RANGEFINDERS; ONE ABOVE BRIDGE, ONE ATOP TURRET TWO.
TWO MK 20 MAIN BATTERY GUN DIRECTORS, ONE ENCLOSED ATOP EACH MAST.
TWO SECONDARY DIRECTORS; ONE ON EITHER SIDE OF FOREMAST AT BRIDGE LEVEL.
TWO MK 28 ANTI-AIRCRAFT DIRECTORS, ABOVE BRIDGE LEVEL.


AIRCRAFT OPERATIONS

AIRCRAFT

THREE VOUGHT 0S2U KINGFISHERS (SINGLE ENGINE, LOW-WING, FLOAT-TYPE MONOPLANE; ONE FLOAT UNDER FUSELAGE, ONE FLOAT UNDER EACH WING).

CATAPULTS

ONE TRAINABLE, POWDER-FIRED, P MK VI ON FANTAIL (TYPICAL PERFORMANCE WAS 6,500 POUNDS AT 65 MPH IN 60 FEET); ONE FIXED, POWDER-FIRED, P MK IV ATOP TURRET THREE (TYPICAL PERFORMANCE WAS 6,350-LB AT 64 MPH IN 60 FEET).

STERN CRANE

SERVICED FANTAIL P MK VI. 6,000-LB LIFTING CAPACITY.

BOAT CRANES

SERVICED TURRET-MOUNTED P MK 1V. 25,687-LB LIFTING CAPACITY.

HANGAR

NONE


CREW

COMPLEMENT

1,146 TOTAL, 1941. (50 OFFICERS, 70 MARINES, 1,026 BLUEJACKETS.)


PHOTO GALLERY

PERSONAL ACCOUNT FROM SURVIVOR
HISTORY

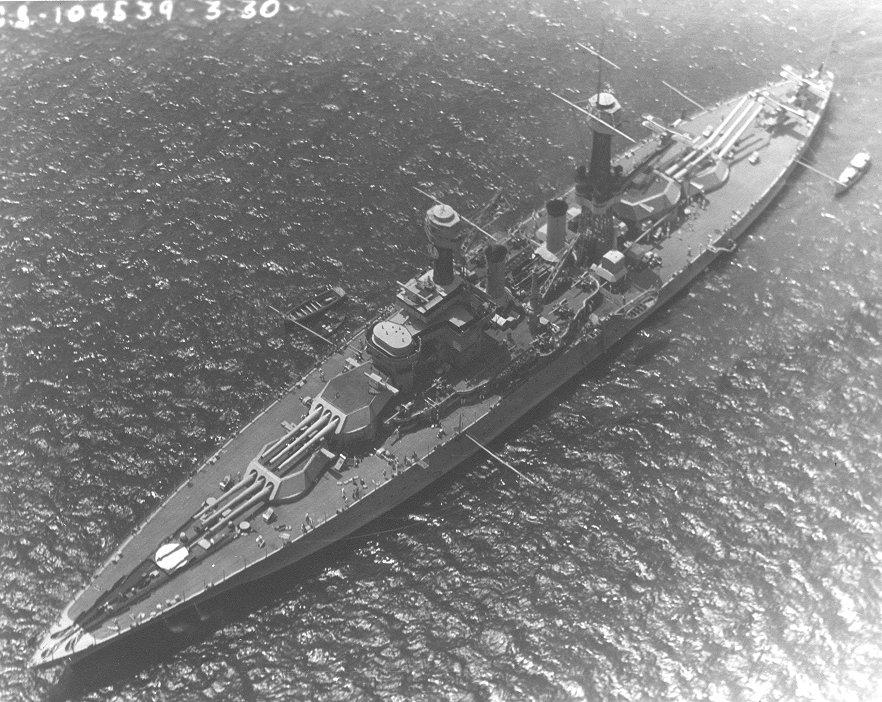

AERIAL VIEW, AT ANCHOR

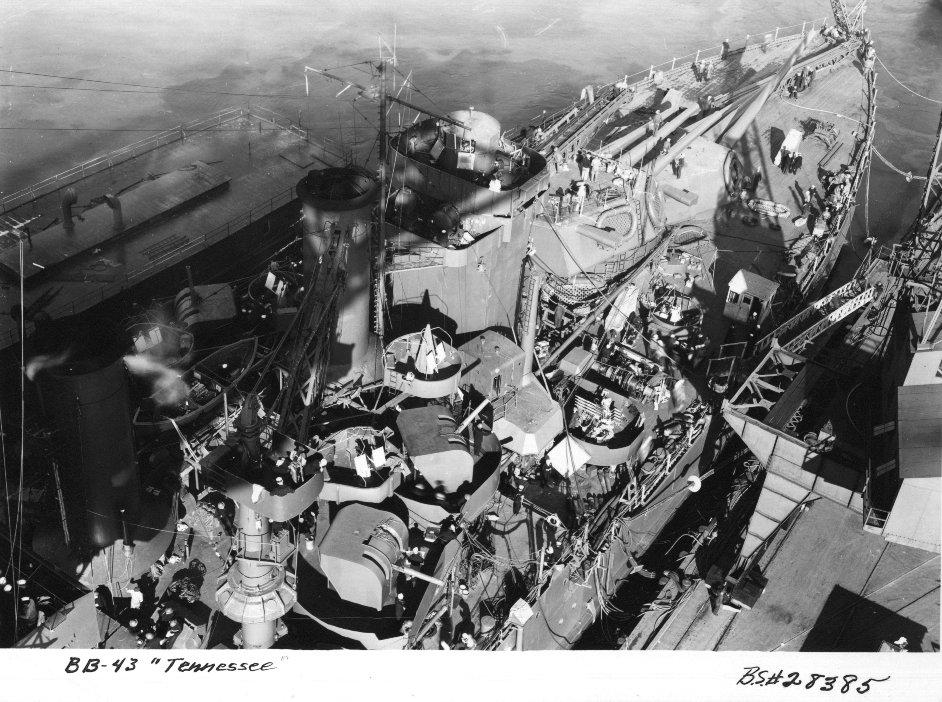

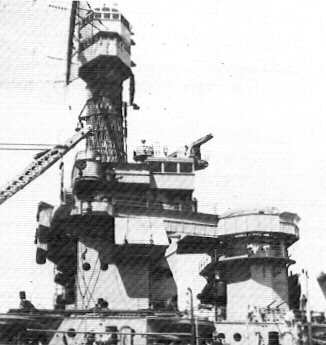

CLOSEUP OF SUPERSTRUCTURE

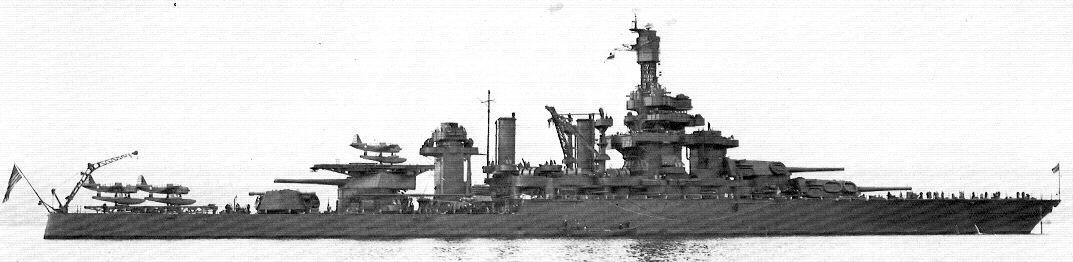

TENNESSEE, 1942
VIEW OF SECONDARY AND AA BATTERIES, 2-19-42

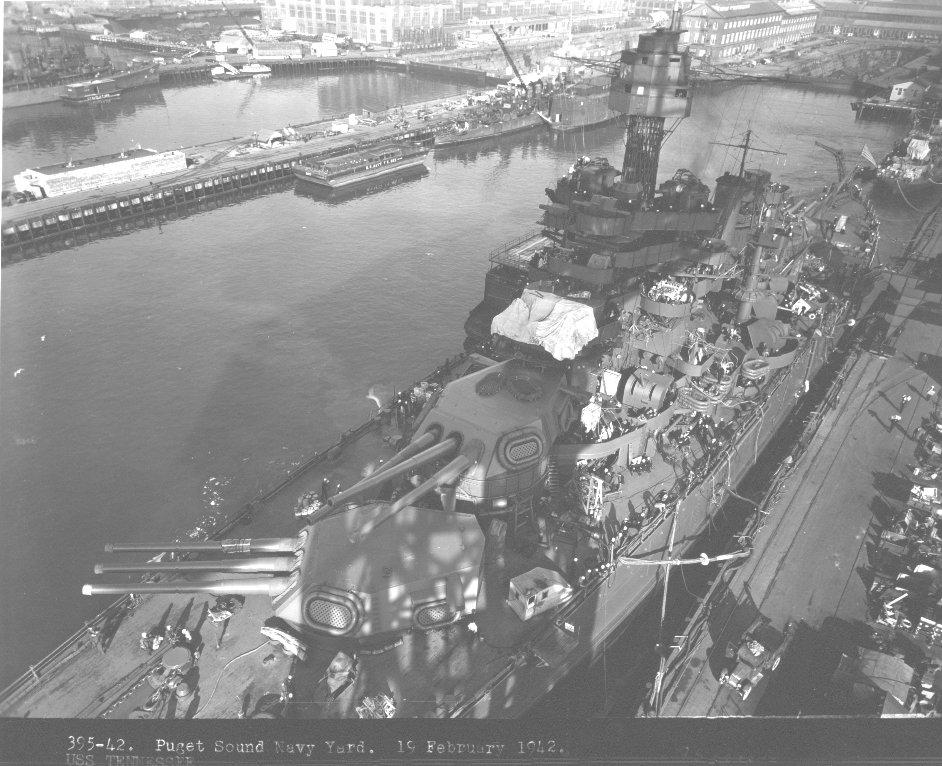

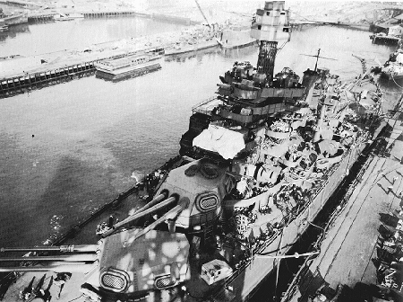

VIEW OF FORWARD TURRETS AND SUPERSTRUCTURE, 2-19-42
UNDERWAY, MINUS MAIN CAGE MAST, AERIAL VIEW

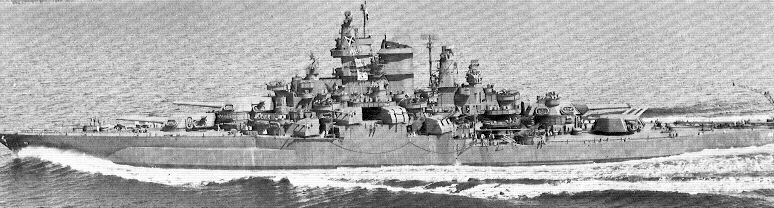

TENNESSEE, 1943

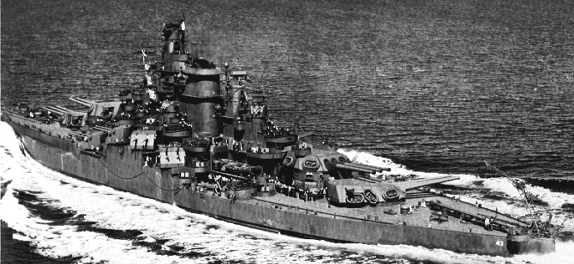

MODERNIZED, PORT-AFT

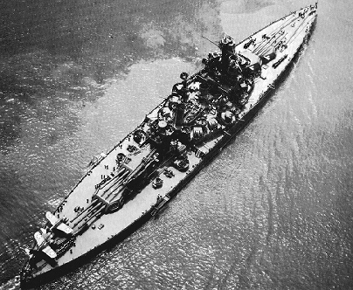

MODERNIZED, AERIAL-OVERHEAD

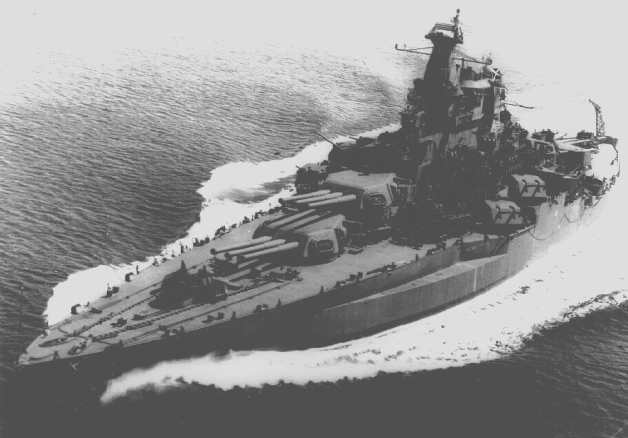

MODERNIZED, HIGH-SPEED
